Comment lire une référence de pièce de chariot élévateur et effectuer un référencement croisé correct

Il n'existe pas de clé universelle permettant de décoder tous les numéros de pièces de chariot élévateur. La méthode fiable comporte deux étapes : classer d'abord le numéro comme étant segmenté par OEM, encodé par spécifications ou basé sur les dimensions ; puis vérifier quatre champs — modèle du chariot, tension/intensité nominale, dimensions physiques et type de connecteur ou de montage — avant de commander. Faites correspondre au moins trois des quatre champs ; une correspondance sur un seul champ n'est qu'une supposition.

Les erreurs de commande de pièces sont l'une des erreurs les plus coûteuses et les plus évitables dans l'achat de pièces pour chariots élévateurs. Un contrôleur est retourné parce qu'il est en 24V alors que le chariot nécessite du 48V. Une roue motrice arrive avec 3 mm de trop en largeur. Un contacteur « compatible » a une tension de bobine incorrecte. Dans chaque cas, l'acheteur a fait correspondre le numéro de pièce, mais pas la pièce elle-même.

Ce guide passe en revue les trois familles de numérotation que vous rencontrerez réellement, six exemples de catalogues réels provenant de chariots Toyota, Linde, EP, Hangcha et TCM, ainsi qu'une méthode de référence croisée en quatre étapes que vous pouvez appliquer avant d'émettre tout bon de commande.

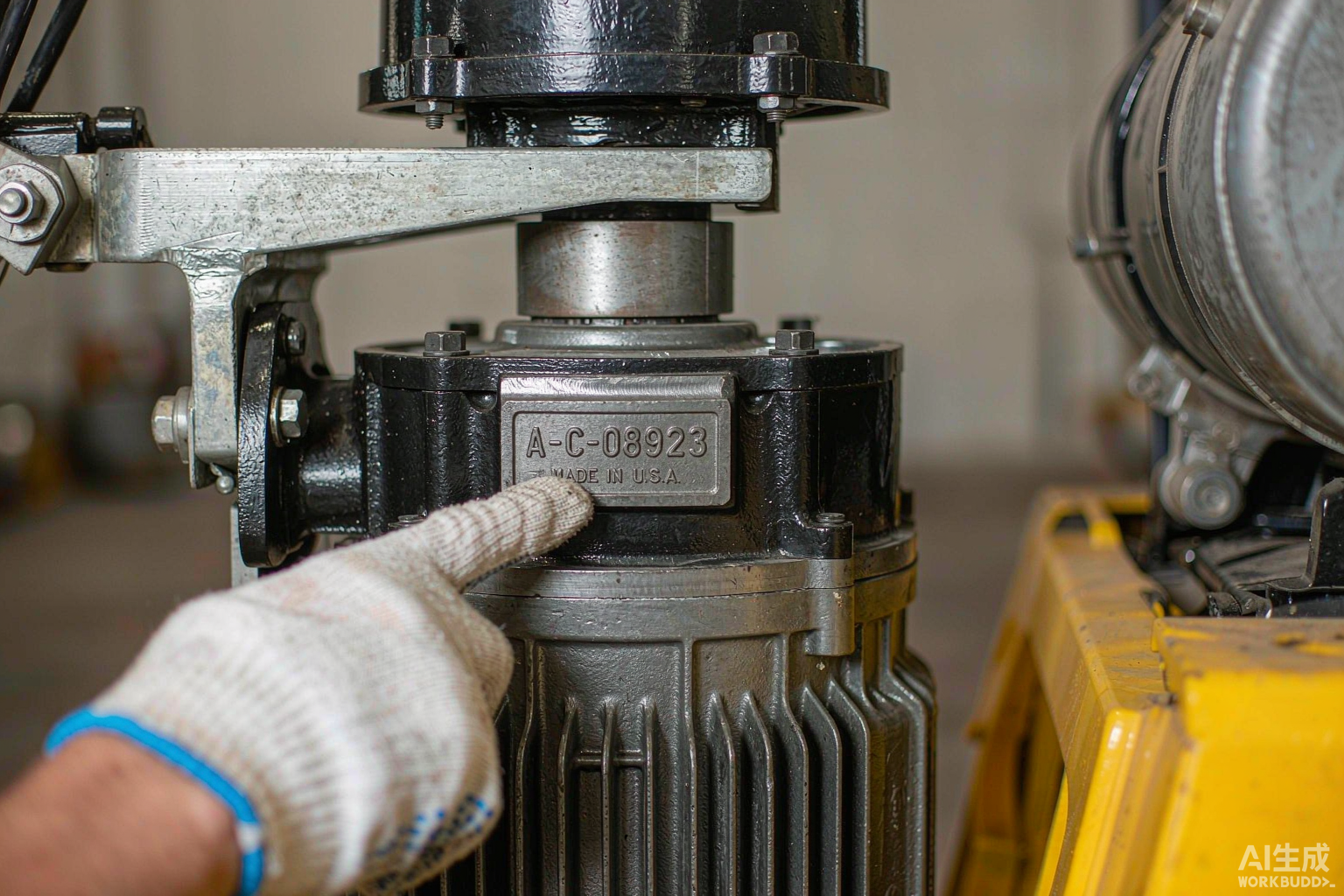

Ce qu'un numéro de pièce de chariot élévateur vous dit — et ce qu'il ne vous dit pas

Un numéro de pièce est une adresse, pas une spécification. Il vous indique où la pièce se trouve dans le catalogue d'un fabricant. Il ne vous indique pas :

• Le remplacement (supersession) — si le fabricant a remplacé ce numéro dans une année de construction ultérieure.

• L'équivalence entre marques — si un autre fabricant de chariots utilise le même composant sous un numéro différent.

• La qualité d'interchangeabilité — si un équivalent de seconde monte est dimensionnellement identique ou simplement « proche ».

• Les variantes de montage — si le même modèle de chariot a été livré avec deux pompes, contrôleurs ou roues différents au cours des années de production.

C'est pourquoi les acheteurs expérimentés effectuent des références croisées basées sur les attributs, et non sur le numéro seul. Considérez le numéro comme la clé de recherche et les attributs comme le test d'acceptation.

Les trois familles de numérotation des pièces de chariot élévateur

Presque chaque numéro que vous manipulerez appartient à l'une des trois familles. Identifiez d'abord la famille — elle vous indique ce en quoi vous pouvez avoir confiance immédiatement et ce que vous devez mesurer.

Deux remarques pratiques tirées de ce tableau :

1. Les numéros encodés par spécifications sont les plus simples. Si la fiche indique 24V, 48V ou 600A, vous pouvez filtrer les candidats avant de contacter qui que ce soit. Une inadéquation de tension est la cause la plus fréquente de retour d'un contrôleur de chariot élévateur ou contacteur.

1. Les numéros basés sur les dimensions sont les plus dangereux, précisément parce qu'ils semblent explicites. Une roue motrice en polyuréthane 250×75-80 et une roue motrice 25080175 sont toutes deux nommées par leurs dimensions, pourtant ce sont des pièces différentes pour des chariots différents. Ne présumez jamais de la séquence des chiffres.

Six numéros de pièces réels, lus correctement

Les exemples ci-dessous sont tirés de pages de catalogues publiées, afin que vous puissiez voir le raisonnement appliqué à des entrées authentiques plutôt qu'à des entrées inventées.

La leçon de la deuxième ligne est importante. La double numérotation est courante sur les transpalettes électriques. Les codes ZL10-210000-00 et 0009934064 décrivent tous deux la même roue motrice EP F4. Si vous ne recherchez qu'un seul des deux numéros, vous conclurez que la pièce est indisponible alors qu'elle est en stock sous l'autre référence. Le même schéma apparaît sur les unités de pompage : le groupe hydraulique 1135-420000-F0 pour transpalettes électriques et l'ensemble timon 1115-340000-10-50 utilisent tous deux le style segmenté par des tirets d'EP, donc un numéro qui « semble différent » peut toujours appartenir à la même famille de chariots.

La méthode de référence croisée des pièces de chariot élévateur en quatre étapes

Suivez ces étapes dans l'ordre et arrêtez-vous à la première étape où les données ne correspondent pas.

Étape 1 — Identifiez le chariot. Enregistrez le modèle, la série et l'année de fabrication, ainsi que le système auquel appartient la pièce (hydraulique, traction, direction, freinage, commande électrique). Un numéro seul ne peut pas vous dire cela ; la plaque signalétique du chariot et le manuel le peuvent.

Étape 2 — Extrayez toutes les spécifications déjà indiquées dans la fiche. Tension, courant, puissance, capacité, taille de filetage ou d'alésage, nombre de dents, type de connecteur. Par exemple, un contrôleur de pompe 24V / 600A et un contrôleur à excitation séparée 48V / 84V, 600A se ressemblent sur une photo de catalogue — et ne sont pas interchangeables.

Étape 3 — Mesurez la pièce que vous remplacez. Prenez le diamètre extérieur, la largeur et l'alésage pour les roues motrices en polyuréthane; l'épaisseur et les dimensions pour les balais de charbon ; le nombre de broches et la forme du boîtier pour les contacteurs et les capteurs de vitesse. Photographiez la plaque signalétique et le connecteur avant de retirer quoi que ce soit.

Étape 4 — Faites correspondre trois champs sur quatre, puis confirmez le délai de livraison. Contexte du modèle + valeur électrique + dimensions physiques = une correspondance défendable. Moins de trois correspondances constitue une hypothèse à confirmer par écrit avec le fournisseur, idéalement avec une comparaison photo.

Vous n'êtes pas sûr qu'un équivalent après-vente soit dimensionnellement exact ? Obtenez une vérification de compatibilité gratuite auprès de nos experts en pièces détachées — envoyez le numéro de pièce, une photo de la plaque signalétique et le numéro de série de votre chariot, et nous confirmerons la correspondance avant votre commande.

Où le référencement croisé des pièces de chariot élévateur échoue le plus souvent

Liste de contrôle de vérification avant commande

Copiez ceci dans votre modèle d'achat et complétez-le avant d'émettre tout bon de commande :

1. Marque, modèle, série, année de construction, numéro de série du chariot

1. Position du système (traction / hydraulique / direction / freinage / contrôle)

1. Le numéro de pièce complet tel qu'imprimé sur la pièce, y compris les suffixes

1. Tout deuxième numéro imprimé sur la même pièce (double numérotation)

1. Tension, courant et puissance nominale requis

1. Dimensions physiques — avec l'ordre des axes écrit explicitement

1. Type de connecteur, nombre de broches et schéma de montage

1. Photographie de la plaque signalétique et du connecteur

1. Confirmation écrite du fournisseur que la correspondance est dimensionnellement exacte, et non « similaire »

Les fournisseurs qui publient des pages de catalogue structurées — catégories de marques, champs de spécifications et titres de produits basés sur les numéros OE — accélèrent considérablement les étapes 1 à 4, car vous pouvez filtrer les candidats avant de rédiger la demande. Le catalogue de LIFTTOP est organisé par marque de machine, couvrant Toyota, Linde, Komatsu, TCM, EP, Hangcha, HELI et d'autres grandes marques de chariots élévateurs, avec plus de 20 000 références en stock et une expédition sous 48 heures.

Foire aux questions

Puis-je décoder n'importe quel numéro de pièce de chariot élévateur avec une règle universelle ?

Non. La numérotation des pièces de chariot élévateur est spécifique au fabricant et varie même au sein d'une même marque selon les familles de produits. Classez le numéro dans une famille — segmentée par OEM, codée par spécifications ou basée sur les dimensions — puis vérifiez les attributs : contexte du modèle, valeur électrique, dimensions physiques et schéma de connecteur.

Pourquoi une pièce de chariot élévateur a-t-elle parfois deux numéros de pièce ?

Les composants de transpalettes électriques portent fréquemment à la fois un code côté chariot et un deuxième code de type OEM. Les deux numéros décrivent la même pièce physique, donc recherchez les deux avant de conclure que la pièce est indisponible. C'est courant sur les roues motrices, les ensembles de poignées et les unités de pompe des transpalettes EP.

Comment savoir si une pièce de rechange pour chariot élévateur conviendra réellement ?

Faites correspondre au moins trois des quatre champs : contexte du modèle de chariot, valeur électrique, dimensions physiques et schéma de connecteur ou de montage. Demandez ensuite au fournisseur une confirmation écrite que la correspondance est dimensionnellement exacte plutôt que simplement « adaptée à ».

Quel champ unique cause le plus grand nombre d'erreurs de commande de pièces de chariot élévateur ?

La tension. Les contrôleurs, contacteurs et chargeurs existent dans des familles de 24V, 48V et plus haute tension qui semblent identiques sur les photos de catalogue. Un contrôleur 24V/600A et un contrôleur 48V/600A peuvent partager le même boîtier et le même connecteur — tout en étant incompatibles.

Les pièces de chariot élévateur nommées par leurs dimensions sont-elles plus faciles à acheter ?

Elles sont plus faciles à rechercher et plus difficiles à vérifier, car les différents fournisseurs classent les dimensions différemment. Une roue 250×75-80 et une roue 25080175 sont des pièces différentes. Indiquez toujours l'ordre des axes dans votre demande, par exemple « diamètre extérieur × largeur × alésage ».

Que dois-je envoyer avec une demande de pièces de chariot élévateur ?

Envoyez le numéro de pièce, une photographie de la plaque signalétique, le modèle et le numéro de série du chariot, la puissance électrique requise et, pour les roues, les pneus ou les balais, les mesures avec l'ordre des axes écrit. Une photo du connecteur permet d'éviter la plupart des litiges liés au montage.

Ai-je besoin du numéro de série du chariot, ou le modèle suffit-il ?

Le numéro de série est plus sûr. Un même modèle de chariot peut être livré avec deux pompes, contrôleurs ou ensembles de poignées différents selon les années de production ; le modèle seul peut donc désigner la mauvaise variante. Le numéro de série permet au fournisseur d'identifier la configuration exacte.
