Pompes hydrauliques pour chariots élévateurs : guide des principes, du dépannage et de la maintenance

La pompe hydraulique du chariot élévateur est le cœur du système hydraulique. Sa fonction principale est de convertir l'énergie mécanique du moteur en énergie hydraulique, fournissant ainsi la puissance nécessaire à toutes les actions d'entraînement hydraulique du chariot. C'est le composant essentiel qui assure les fonctions de fonctionnement de base du chariot.

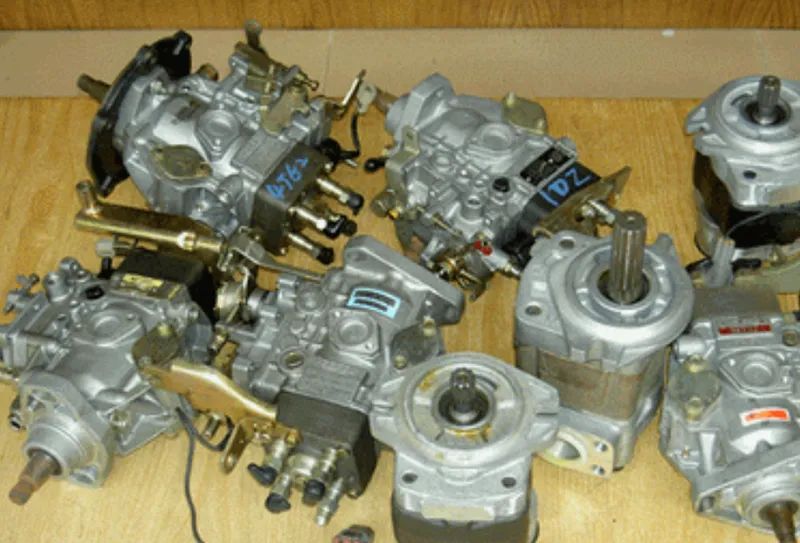

Introduction aux pompes hydrauliques pour chariots élévateurs

Les pompes et moteurs hydrauliques des chariots élévateurs sont des dispositifs de conversion d'énergie au sein du système hydraulique. Une pompe hydraulique convertit l'énergie mécanique de la force motrice en énergie hydraulique et constitue un élément moteur du chariot élévateur.

Une pompe à huile hydraulique est un composant essentiel du système hydraulique d'un chariot élévateur, principalement responsable de la fourniture de la puissance hydraulique. Elle convertit l'énergie mécanique en énergie hydraulique et la transmet via de l'huile sous pression au vérin ou au moteur hydraulique, permettant ainsi le levage, la suspension et d'autres mouvements du chariot élévateur. Le moteur d'entraînement de la pompe entraîne le rotor interne, ou piston, générant ainsi la pression et alimentant le système hydraulique en huile.

Quelle est la fonction d'une pompe hydraulique de chariot élévateur ?

Un moteur hydraulique de chariot élévateur convertit le mouvement de rotation en énergie mécanique hydraulique pour l'engrènement des engrenages et est utilisé pour entraîner l'actionneur du vérin hydraulique. Les pompes hydrauliques utilisées dans les transmissions hydrauliques s'appuient sur les variations de volume d'une chambre à huile de travail scellée pour réaliser l'aspiration et le refoulement de l'huile, d'où le nom de « pompe hydraulique à déplacement positif pour chariot élévateur ». Les pompes hydrauliques pour chariots élévateurs peuvent être classées en types à palettes, à engrenages et à piston. En termes de principe de fonctionnement, les pompes hydrauliques pour chariots élévateurs sont irréversibles, principalement en fonction de l'emplacement des entrées et sorties d'huile. Toute pompe hydraulique volumétrique pour chariot élévateur peut être utilisée avec un moteur hydraulique.

Cependant, en raison des conditions d’exploitation variables, certaines mesures structurelles ont été prises pour améliorer les performances.

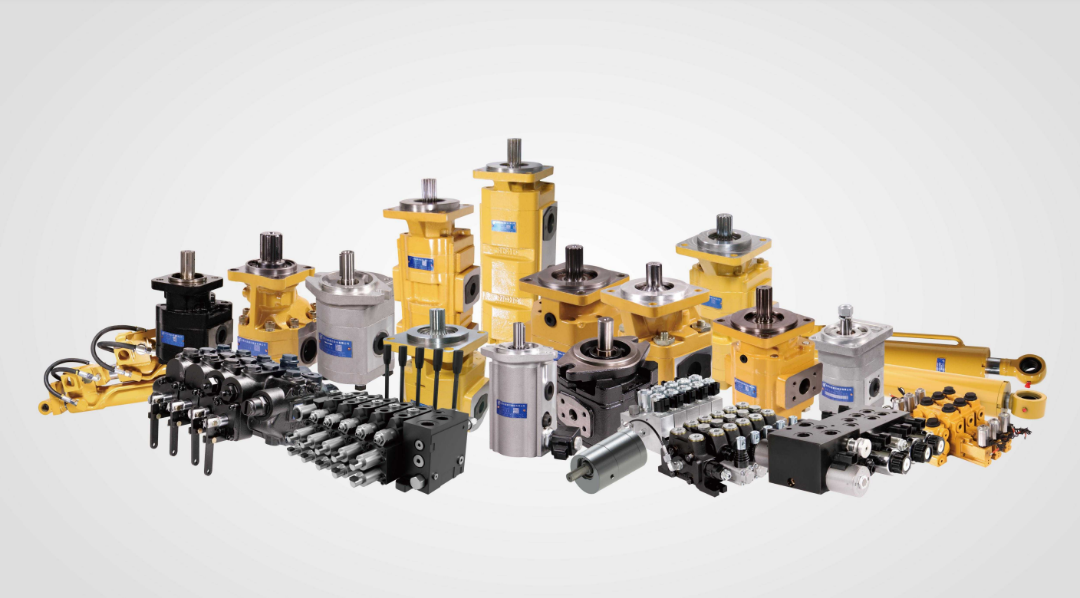

Classification des pompes hydrauliques pour chariots élévateurs

Le choix de la pompe hydraulique dépend des conditions d'utilisation du chariot élévateur, de la charge requise et de la pression requise. Le schéma principal présente trois types de pompes : les pompes à engrenages, les pompes à palettes et les pompes à piston. Pour toute question concernant une pompe, cliquez ici. lifttops.com pour obtenir le dernier devis！

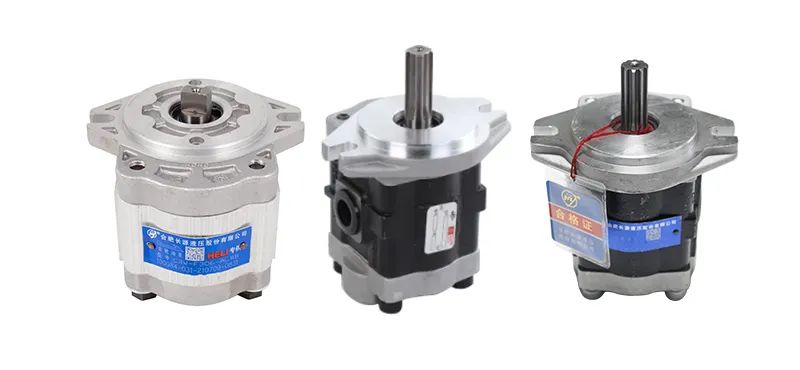

1. Pompe à engrenages

Les pompes à engrenages sont le type de pompe à huile hydraulique le plus simple et le plus courant. Elles se composent d'un arbre d'entrée et d'un pignon d'entraînement, ainsi que d'un arbre de sortie et d'un pignon mené. Leurs avantages sont une structure simple et un prix abordable, mais elles peuvent également subir des pulsations de pression plus importantes et un rendement inférieur à celui des autres types de pompes.

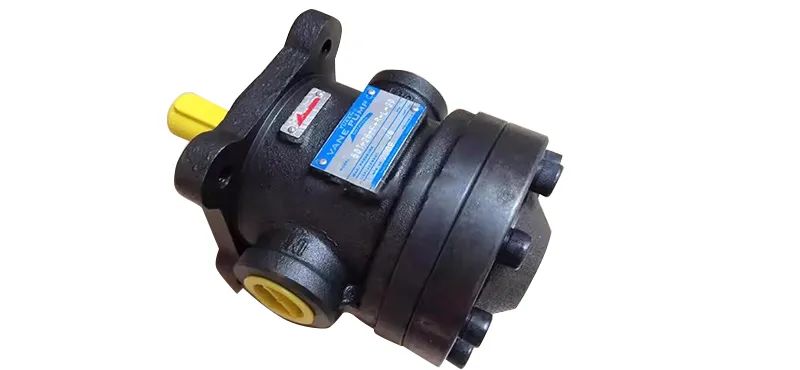

2. Pompe à palettes

Les pompes à palettes utilisent un joint entre les palettes et la paroi intérieure pour aspirer et évacuer le liquide. Elles offrent une grande stabilité de pression et un faible niveau sonore, ce qui les rend idéales pour les chariots élévateurs de petite et moyenne taille.

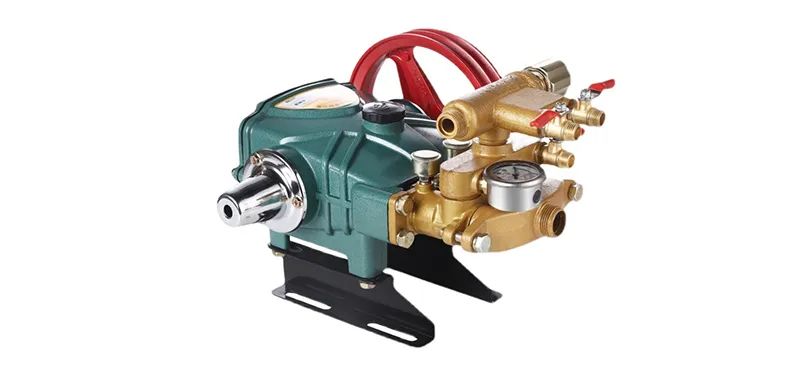

3. Pompe à piston

Les pompes à piston sont parmi les pompes hydrauliques haute pression les plus couramment utilisées. Elles génèrent de l'énergie hydraulique grâce au mouvement alternatif d'un piston dans un cylindre. Elles offrent une pression de service et un rendement élevés, ce qui les rend idéales pour les grands chariots élévateurs. Elles sont également largement utilisées dans les applications nécessitant une pression, un débit élevé et un débit réglable, comme les presses hydrauliques, les engins de chantier et les navires.

Défauts courants des pompes hydrauliques des chariots élévateurs

1. Détérioration du fluide due à la saleté :

Un liquide sale peut provoquer l'usure et la corrosion des composants, notamment des pièces usinées avec précision. Il peut rayer la paroi interne des tuyaux en caoutchouc, des joints d'huile et des garnitures. L'endommagement de ces composants favorise la pénétration de saletés dans le système, créant ainsi un cercle vicieux de dommages.

2. Surchauffe :

La surchauffe oxyde rapidement le liquide, libérant des résines insolubles, des boues et des acides. Ces substances s'accumulent dans l'huile, accélérant l'usure et la corrosion des composants. L'adhérence aux surfaces des pièces usinées avec précision peut également leur faire perdre leur fonctionnalité d'origine. La fluidification de l'huile due à la surchauffe peut également ralentir le fonctionnement de la transmission.

3. Entrée d'air :

Outre la surchauffe, l'infiltration d'air dans l'huile peut également entraîner la dissolution d'une quantité considérable d'air sous pression. Si environ 10 % du volume comprimé est constitué d'air dissous, de la mousse se forme lorsque la pression chute. Lorsque le vérin hydraulique se décompresse et refoule l'huile, le fluide mousseux a l'aspect d'une éponge. De plus, une huile contenant beaucoup de mousse augmente le volume total et provoque le débordement du réservoir.

Entretien de la pompe hydraulique du chariot élévateur

Entretien régulier :

Effectuez un entretien régulier de la pompe hydraulique conformément aux recommandations du fabricant du chariot élévateur. Cela comprend le remplacement de l'huile hydraulique, le nettoyage du filtre et la vérification des fuites au niveau des joints et des articulations.

Remplacement de l'huile hydraulique :

L'huile hydraulique utilisée dans la pompe hydraulique doit être conforme aux spécifications du fabricant. Un remplacement régulier de l'huile assure les performances et la fiabilité du système hydraulique. Lors de la vidange, veillez à purger l'air du circuit hydraulique pour garantir le bon fonctionnement de la pompe.

Entretien du filtre :

Le filtre de la pompe hydraulique retient les impuretés et les particules présentes dans l'huile. Un nettoyage ou un remplacement régulier est essentiel. Utilisez un produit de nettoyage adapté pour nettoyer le filtre et assurez-vous qu'il est parfaitement sec avant son installation.

Inspection des joints :

Les joints de pompe hydraulique doivent être inspectés régulièrement et remplacés rapidement en cas d'usure ou de dommage. Un joint en bon état garantit le bon fonctionnement du système hydraulique et prévient les fuites.

Recommandations d'entretien de la pompe hydraulique du chariot élévateur

1. Retirez les vis du couvercle arrière de la pompe hydraulique et retirez le couvercle.

2. Inspectez les engrenages et les parois du cylindre pour détecter tout signe d’usure importante.

3. Remplacez le kit de réparation de la plaque de cuivre à l'intérieur de la pompe hydraulique et remplacez le joint d'huile haute pression sur l'essieu avant de la pompe hydraulique.

4. Après le remplacement, remontez la pompe dans l'ordre inverse et testez-la sur le véhicule pour vérifier son bon fonctionnement. N'utilisez la pompe que lorsqu'elle fonctionne normalement.

L'entretien et la réparation des pompes hydrauliques des chariots élévateurs doivent être effectués par du personnel qualifié. En cas de problème complexe ou insoluble, nous vous recommandons de faire appel à un réparateur professionnel ou au support technique du fabricant. Si vous avez besoin de pièces de chariot élévateur, veuillez Contactez-nous!
