Lorsqu'un chariot élévateur entièrement chargé de marchandises se déplace de manière flexible entre les allées de l'entrepôt et lorsque les engins de chantier avancent régulièrement sur un chantier, il existe un composant clé qui fonctionne silencieusement dans les coulisses : l'ensemble de roues motrices.

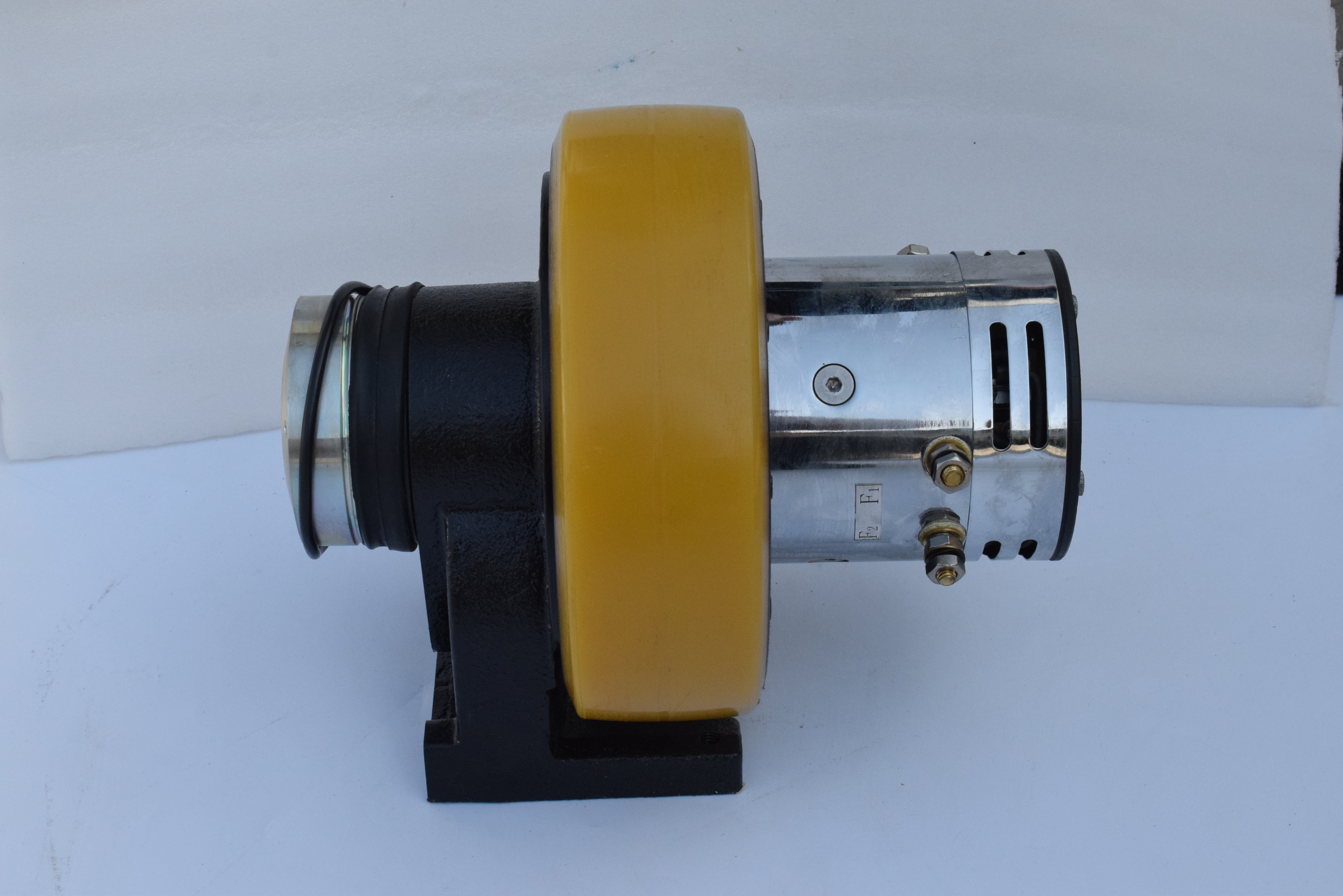

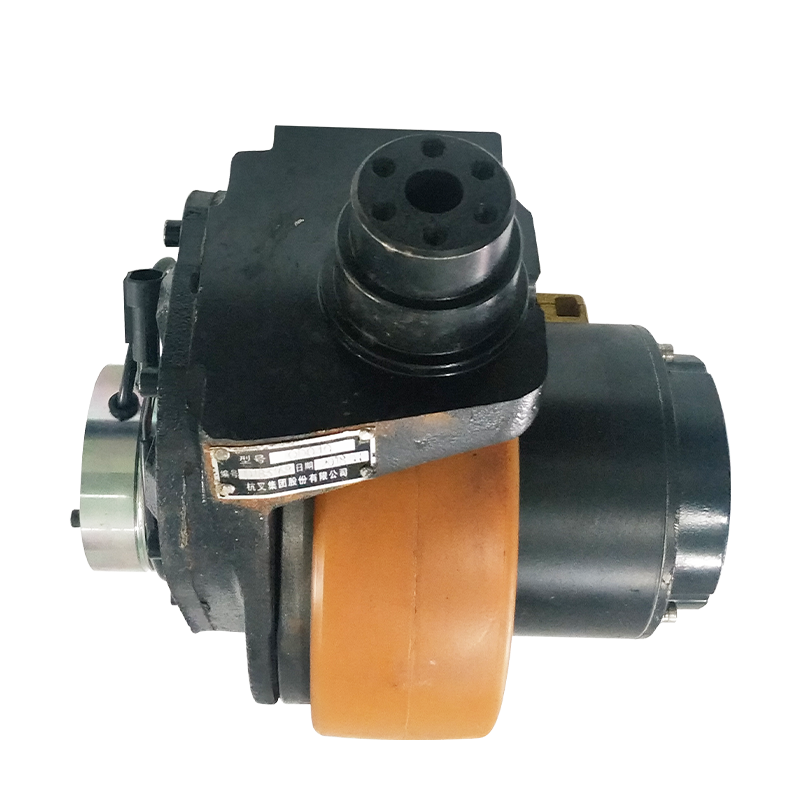

Ensemble de roue motrice

Examinons la structure de la roue motrice du chariot élévateur. L'ensemble roue motrice, également appelé unité motrice, fournit principalement la puissance motrice et permet au véhicule de se déplacer.

Principaux composants de l'ensemble roue motrice

1. Moteur d'entraînement

L'un des composants principaux de la roue motrice, généralement un moteur à courant continu ou alternatif, génère un couple de rotation grâce à la puissance absorbée pour faire fonctionner l'ensemble du système.

2. Frein électromagnétique

Le principe de fonctionnement consiste à utiliser l'attraction générée par l'induction électromagnétique pour obtenir le freinage. Lorsque l'électroaimant est alimenté, un champ magnétique est généré pour attirer le matériau de friction, le faisant frotter contre la roue de frein ou le système de transmission, le convertissant ainsi en force de freinage.

3. Roue en PU/roue motrice

La roue en PU est une roue en polyuréthane (PU), généralement utilisée pour la roue motrice ou la roue de charge des équipements logistiques et de transport tels que les chariots élévateurs, les chariots et les équipements de manutention.

4. Transmission/Boîte de vitesses

La transmission est un dispositif mécanique utilisé pour régler la puissance de sortie du moteur et transmettre la puissance de rotation aux roues motrices du véhicule

La boîte de vitesses est l'un des composants essentiels de la transmission et sa fonction principale est d'obtenir différents rapports de transmission grâce à la combinaison d'engrenages.

Selon la structure :

1. Ensemble de roues motrices verticales

Avantages : A. Puissance élevée : vous pouvez choisir un moteur puissant. Remarque : Le moteur en configuration verticale doit avoir une puissance de 1,5 kW ou plus.

B. Bonne dissipation de la chaleur

Inconvénients : Grande taille et installation peu pratique ; faible coût

2. Avantages de l'ensemble roue motrice horizontale

Avantages :A. Petite taille, facile à installer, les petits transpalettes King Kong du marché utilisent actuellement des ensembles de roues motrices horizontales

B. Performances à coût élevé

Inconvénients : Faible puissance et choix peu pratique d'un moteur de grande puissance ; coût de maintenance élevé, mauvaise dissipation de la chaleur

Classification par type de moteur :

1. Ensemble de roue motrice CC

Ensemble de roues motrices à excitation séparée

Ensemble de roues motrices à excitation série

Ensemble de roue motrice à aimant permanent

2. Ensemble de roue d'entraînement CA
